BT50 齒輪頭
主軸中心出水
數控轉臺
FANUC 0I MF 數控系統
| 項目 | 單位 | 型號 | ||||
|---|---|---|---|---|---|---|

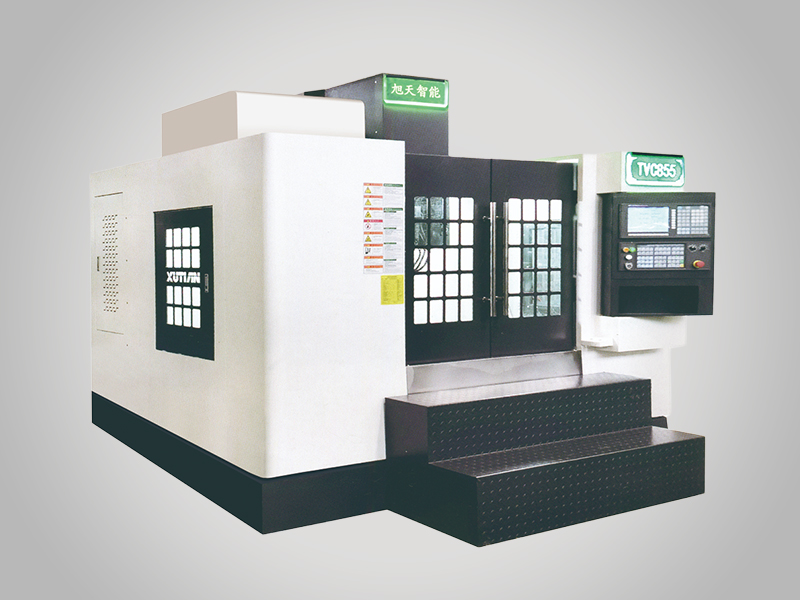

| TVC855 | TVC1160 | TVC1690 | TVC1890 | |||
| 工作臺 | 工作臺尺寸（長 × 寬） | mm | 1000×550 | 1200×600 | 1800×900 | 2000×900 |
| 工作臺最大載荷 | kg | 800 | 1000 | 1600 | 2000 | |
| T型槽（槽數-槽寬 × 節距） | mm | 5-18×90 | 5-18×120 | 5-22×165 | 5-22×165 | |
| 分割角度 | ° | / | / | / | / | |
| 基準孔徑 | mm | / | / | / | / | |
| 坐標範圍 | 工作臺左右行程（X軸） | mm | 800 | 1100 | 1600 | 1800 |
| 工作臺前後行程（Y軸） | mm | 550 | 600 | 900 | 900 | |
| 主軸箱上下行程（Z軸） | mm | 550 | 600 | 600 | 720 | |
| 主軸鼻端至工作臺面距離 | mm | 120.670 | 120.670 | 105.705 | 100.820 | |
| 主軸中心至立柱導軌面距離 | mm | 595 | 650 | 950 | 950 | |
| 主軸端面至工作臺面距離 | mm | / | / | / | / | |
| 主軸 | 主軸形式 | / | 齒輪傳動 | 齒輪傳動 | 齒輪傳動 | 齒輪傳動 |
| 主軸最高轉速 | rpm | 4000 | 4000 | 4000 | 4000 | |
| 主軸最大扭矩 | Nm | 294 | 294 | 574 | 574 | |
| 主軸錐度 | / | BT40/Φ150 | BT40/Φ150 | BT50/Φ190 | BT50/Φ190 | |
| 快速移動速度(X/Y/Z) | m/min | 24/24/15 | 24/24/15 | 24/24/15 | 24/24/15 | |
| 切削進給速度 | m/min | 1~10 | 1~10 | 1~10 | 1~10 | |
| 電機 | 主軸電機功率 | kW | 7.5/11 | 7.5/11 | 15/18.5 | 15/18.5 |
| 進給電機扭矩（X/Y/Z） | N.m | 12/12/27B | 20/20/27B | 27/27/27B | 27/27/27B | |
| 冷泵電機 | kW | 0.55 | 0.55 | 0.55 | 0.55 | |
| 精度 | 定位精度 | mm | 0.008/300 | 0.008/300 | 0.008/300 | 0.008/300 |
| 重複定位精度 | mm | 0.005 | 0.005 | 0.005 | 0.005 | |
| 系統 | CNC系統 | / | FANUC | FANUC | FANUC | FANUC |
| 電源 | 供電電源 | KVA | ≥ 18 | ≥ 20 | ≥ 30 | ≥ 35 |
| 空氣壓力 | 空氣需求 | kg/cm2 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 |
| 氣源流量 | m3/min | ≥ 0.5 | ≥ 0.5 | ≥ 0.5 | ≥ 0.5 | |
| 刀庫 | 刀庫形式 | / | 圓盤機械手 | 圓盤機械手 | 圓盤機械手 | 圓盤機械手 |
| 刀庫容量 | pcs | 24 | 24 | 24 | 24 | |
| 平均換刀時間（刀-刀） | sec | 2 | 2 | 2.8 | 2.8 | |
| 機床尺寸 | 佔地面積（長 × 寬 × 高） | mm | 2800×2500×2500 | 3000×2700×2700 | 4600×3900×3200 | 5000×3900×3400 |
| 機床重量(約) | kg | 5500 | 6500 | 15000 | 16000 | |
